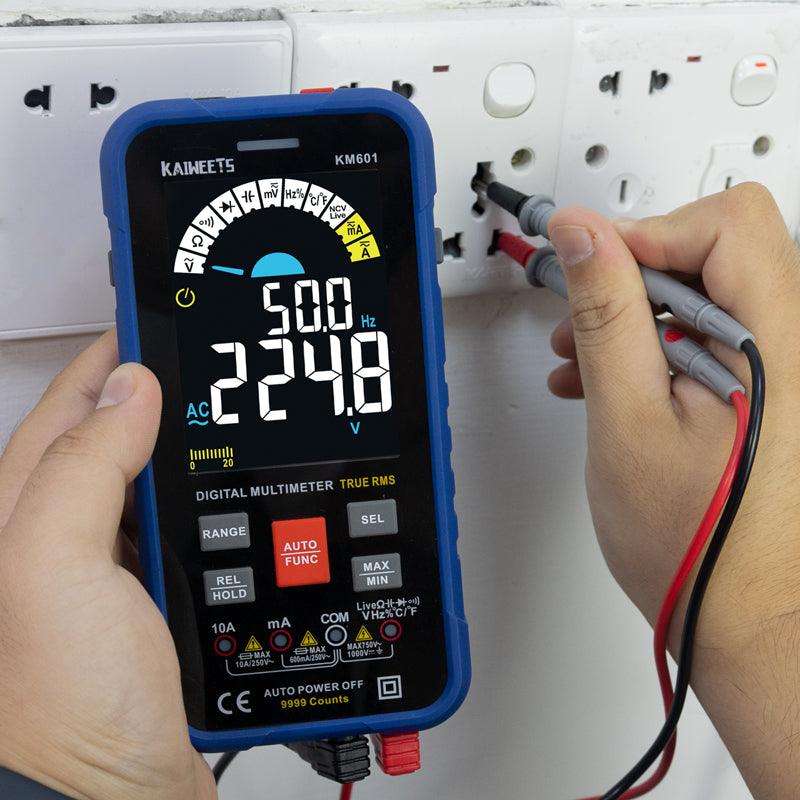

En tant qu'ingénieur électricien, vous connaissez l'importance d'un bon cycle de service. Un multimètre numérique peut vous aider à mesurer ce paramètre important rapidement et facilement. Dans cet article de blog, nous apprendrons comment utiliser un multimètre numérique pour mesurer avec précision le rapport cyclique. Restez à l'écoute!
Les multimètres numériques se répartissent en deux grandes catégories :
- Ordinateur de poche
- B enchto p
Les unités portatives sont petites et portables, ce qui les rend idéales pour le travail sur le terrain. Les modèles de table sont plus grands et plus chers, mais offrent plus de fonctionnalités et de précision de mesure.
La plupart des multimètres numériques disposent d'un ensemble de fonctionnalités de base qui incluent la possibilité de mesurer la tension, le courant et la résistance. Certains peuvent également mesurer la continuité, la capacité et l'inductance. Les modèles plus avancés peuvent inclure des fonctionnalités telles que la mesure de la température, l'enregistrement des données et le stockage.
Pour utiliser un multimètre numérique pour mesurer le rapport cyclique, procédez comme suit :
- Connectez le fil noir du multimètre à la borne de terre du circuit.
- Connectez le fil rouge du multimètre à la borne positive du circuit.
- Réglez le multimètre pour mesurer la tension alternative.
- Ajustez le réglage de la plage du multimètre jusqu'à ce qu'il soit approprié à la tension attendue de la forme d'onde.
- Observez la lecture sur l'écran du multimètre et notez la valeur. Il s'agit de la tension maximale de la forme d'onde.
- Réglez le multimètre pour mesurer la tension continue.
- Ajustez le réglage de la plage du multimètre jusqu'à ce qu'il soit approprié à la tension attendue de la forme d'onde.
- Observez la lecture sur l'écran du multimètre et notez la valeur. Il s'agit de la tension moyenne de la forme d'onde.
- Calculez le rapport cyclique en divisant la tension de crête par la tension moyenne et en multipliant par 100. Cela vous donnera le rapport cyclique en pourcentage.
Maintenant que vous savez comment mesurer le rapport cyclique avec un multimètre numérique, mettez ces connaissances à profit et assurez-vous que vos circuits fonctionnent avec une efficacité maximale !
Qu'est-ce que le rapport cyclique et pourquoi est-il mesuré ?
Le rapport cyclique est la mesure de la durée pendant laquelle un signal ou un appareil est actif par rapport à la durée totale pendant laquelle il est opérationnel. Il est généralement exprimé en pourcentage ou en ratio. Par exemple, si une ampoule est allumée pendant une heure et éteinte pendant neuf heures, son rapport cyclique serait de 10 %.
Le cycle de service est important car il affecte la durée pendant laquelle un appareil peut fonctionner avant de devoir être éteint pour refroidir ou se reposer. Par exemple, une ampoule de 100 watts a un cycle de service de 50 % si elle est allumée pendant une demi-heure puis éteinte pendant une demi-heure. Mais si on le laisse allumé en permanence, il finira par surchauffer et griller.
De même, un moteur de voiture a un cycle de service de 100 % lorsqu’il tourne à plein régime. Mais s’il tourne au ralenti, son cycle de service est bien inférieur.
Le cycle de service est également une considération importante pour les appareils qui utilisent des batteries. Un appareil avec un cycle de service élevé épuisera une batterie plus rapidement qu’un appareil avec un cycle de service faible.
Ainsi, en résumé, le cycle de service est une mesure de la fréquence à laquelle un appareil est utilisé ou actif par rapport à la durée totale pendant laquelle il pourrait être utilisé. Il est généralement exprimé sous forme de pourcentage ou de ratio et constitue un facteur important pour déterminer la durée pendant laquelle un appareil peut fonctionner avant de devoir être éteint.
Facteurs qui affectent le cycle de service :
Largeur d'impulsion:
Le rapport cyclique est directement proportionnel à la largeur d'impulsion. Ainsi, en augmentant la largeur d’impulsion, nous pouvons augmenter le rapport cyclique.
Fréquence:
Le rapport cyclique est inversement proportionnel à la fréquence. Ainsi, en augmentant la fréquence, nous pouvons diminuer le rapport cyclique.
Amplitude:
Le rapport cyclique est directement proportionnel à l'amplitude. Ainsi, en augmentant l’amplitude, nous pouvons augmenter le rapport cyclique.
Comme vous pouvez le constater, plusieurs facteurs affectent le cycle de service. En comprenant ces facteurs et comment ils affectent le cycle de service, vous pouvez mieux contrôler votre appareil ou votre système.
Questions fréquemment posées:
Comment déterminez-vous le cycle de service?
Le cycle de service est le rapport entre la durée pendant laquelle l'appareil est allumé et la durée totale. Il est représenté sous forme de pourcentage et calculé par : cycle de service = (temps d'activation / temps total) x 100. Par exemple, si une lumière est allumée la moitié du temps et éteinte la moitié du temps, son cycle de service serait de 50 %.
Si vous essayez de déterminer votre cycle de travail pour un projet ou une tâche particulière, déterminez d'abord le temps total dont vous disposez pour y travailler. Ensuite, déterminez combien de temps vous consacrerez à travailler sur le projet ou la tâche. Le temps que vous passez à travailler est votre temps « actif », et le temps restant est votre temps « off ». Pour obtenir votre cycle de service, divisez simplement votre ponctualité par votre temps total et multipliez le résultat par 100.
Par exemple, disons que vous avez un projet qui vous prendra 10 heures. Sur ces 10 heures, vous travaillerez sur le projet pendant 6 heures. Cela signifie que vous êtes à l'heure pendant 6 heures et que votre temps libre est de 4 heures. Pour calculer votre cycle de service, procédez comme suit :
(6 heures / 10 heures) x 100 = 60 %
Cela signifie que votre cycle de service pour ce projet particulier est de 60 %. En d'autres termes, vous consacrerez 60 % de votre temps total à travailler sur le projet, et les 40 % du temps restant seront consacrés à d'autres choses (comme prendre des pauses, manger, etc.).
Bien entendu, votre cycle de service variera d’un projet à l’autre. Certains projets peuvent vous obliger à travailler plus longtemps avec moins de pauses, tandis que d'autres peuvent être plus flexibles et vous permettre de prendre des pauses plus fréquentes. En fin de compte, c'est à vous de décider combien de temps vous souhaitez consacrer à chaque projet et combien de temps vous souhaitez consacrer à d'autres activités.
Déterminer votre cycle de service peut être utile de plusieurs manières. D'une part, cela peut vous aider à mieux gérer votre temps et à vous assurer que vous l'utilisez judicieusement. Cela peut également vous aider à éviter l'épuisement professionnel en vous assurant que vous prenez suffisamment de pauses et que vous ne travaillez pas trop. Et enfin, cela peut vous aider à définir des attentes réalistes pour vos projets en vous donnant une meilleure compréhension du temps qu'il faudra pour les réaliser.
Si vous ne savez pas comment calculer votre cycle de service, plusieurs calculateurs en ligne peuvent le faire pour vous. Entrez simplement le temps total dont vous disposez pour travailler sur le projet et le temps pendant lequel vous travaillerez, et il fera le reste.
Alors, maintenant que vous savez comment calculer le cycle de service, utilisez-le et voyez comment il peut vous aider à gérer votre temps et vos projets plus efficacement !
Comment calculer le rapport cyclique à partir de la tension ?
Le rapport cyclique est le pourcentage de temps pendant lequel un signal est activé par rapport à la durée totale pendant laquelle il est activé plus désactivé. Pour calculer le rapport cyclique à partir de la tension, vous devez d'abord déterminer la tension moyenne du signal. Cela peut être fait en prenant plusieurs lectures de tension sur un certain temps, puis en trouvant la valeur moyenne. Une fois que vous avez la tension moyenne, vous pouvez alors utiliser cette formule pour calculer le rapport cyclique :
Cycle de service (%) = (Temps de marche / Temps total) x 100
Que sont la fréquence et le rapport cyclique ?
La fréquence est le nombre de cycles complets d'une forme d'onde par unité de temps. La fréquence d'une forme d'onde est généralement exprimée en hertz (Hz), ce qui équivaut à un cycle par seconde. Le cycle de service d'une forme d'onde est le pourcentage de temps pendant lequel la forme d'onde est dans son état actif.
Le rapport cyclique d'une onde carrée, par exemple, peut être exprimé comme le rapport entre la largeur de la partie active de la forme d'onde et la largeur totale de la forme d'onde. Un rapport cyclique de 50 % signifie que la partie active de la forme d'onde occupe la moitié de la largeur totale, tandis qu'un rapport cyclique de 100 % signifie que la partie active occupe toute la largeur.
Le rapport cyclique peut également être exprimé en pourcentage du temps pendant lequel la forme d'onde est dans son état actif. Par exemple, un rapport cyclique de 50 % signifie que la forme d'onde est dans son état actif pendant la moitié du temps, tandis qu'un rapport cyclique de 100 % signifie qu'elle est dans son état actif pendant toute la durée.
La fréquence et le rapport cyclique d'une forme d'onde sont des paramètres importants qui déterminent l'apparence de la forme d'onde lorsqu'elle est affichée sur un écran ou un autre périphérique de sortie. La fréquence détermine le nombre de fois par seconde pendant laquelle la forme d'onde sera dessinée, tandis que le rapport cyclique détermine la durée de chaque dessin.
Par exemple, une onde carrée avec une fréquence de 1 Hz et un rapport cyclique de 50 % sera tracée une fois toutes les deux secondes, tandis qu'une onde carrée avec une fréquence de 10 Hz et un rapport cyclique de 50 % sera tracée dix fois toutes les deux secondes. deuxième. Le rapport cyclique affecte également la luminosité de la forme d'onde, un rapport cyclique plus élevé résultant en une forme d'onde plus lumineuse.
La fréquence et le rapport cyclique sont des paramètres importants à prendre en compte lors du choix d'une forme d'onde appropriée pour une application particulière. En général, des fréquences plus élevées donneront une représentation plus détaillée ou plus précise des données, tandis que des fréquences plus basses donneront une représentation plus fluide ou moins détaillée. Le choix de la fréquence et du rapport cyclique dépendra également de la bande passante du système et du temps de réponse souhaité.
Conclusion:
En conclusion, la détermination du rapport cyclique d'un signal numérique est une étape de dépannage critique qui peut être accomplie facilement avec un multimètre numérique . Lors de la mesure du rapport cyclique, il est important de prendre en compte le temps de montée et le temps de descente du signal pour obtenir une lecture précise. De plus, une fois le rapport cyclique déterminé, on peut utiliser ces informations pour calculer d'autres aspects du signal tels que la fréquence et la période.
