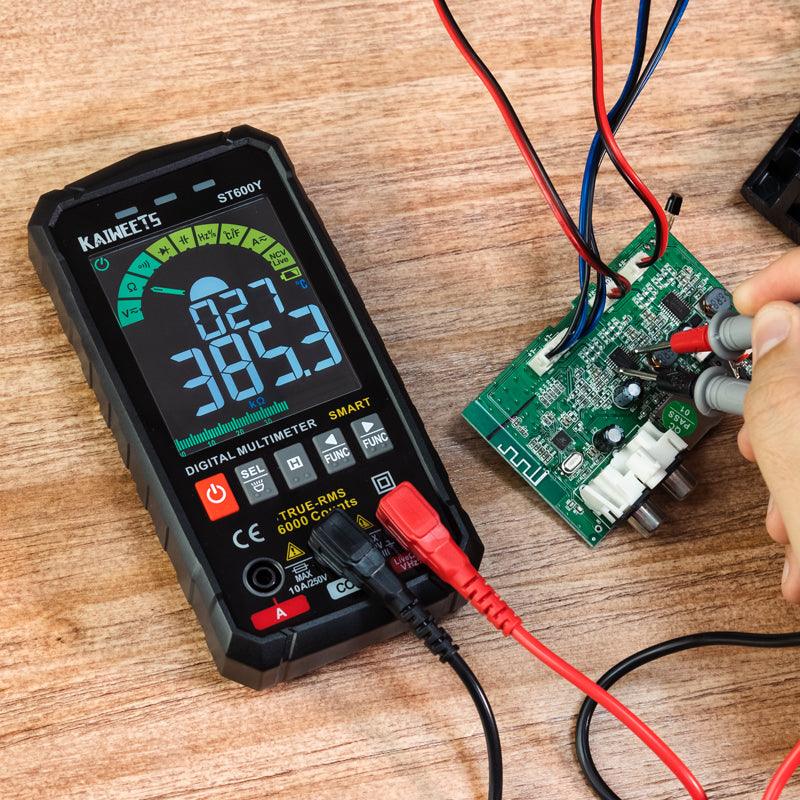

Comment tester une carte mère avec un multimètre

Tester une carte mère avec un multimètre peut aider à écarter une pile CMOS faible, une alimentation hors spécifications ou un défaut évident de la ligne d'alimentation. Cela ne permet pas de confirmer toutes les pannes de carte mère. Commencez par les vérifications les plus sûres, puis arrêtez-vous si le diagnostic indique une réparation de la carte au niveau des composants. Consultez comment utiliser un multimètre avant de mesurer tout composant informatique.

Que vérifier avant de tester une carte mère ?

Avant d'utiliser un multimètre, inspectez la carte et éliminez les problèmes de configuration simples. Un câble d'alimentation desserré, un connecteur endommagé, un ventilateur en panne ou une pile CMOS déchargée peuvent simuler un défaut de la carte mère.

Inspectez la carte pour détecter des dommages visibles

Recherchez des résidus liquides, de la corrosion, des brûlures ou des traces endommagées avant de connecter un multimètre. Vérifiez également la zone du socket CPU et les emplacements d'extension pour des contacts tordus ou des corps étrangers.

Vérifiez les connexions d'alimentation et le refroidissement

Confirmez que le connecteur ATX 24 broches et le connecteur d'alimentation CPU sont entièrement enfichés. Vérifiez que le refroidisseur CPU est correctement monté et que son ventilateur est connecté à l'en-tête approprié de la carte mère.

Utilisez le BIOS ou un logiciel de surveillance matérielle pour enquêter sur les avertissements de surchauffe répétés. Ne vous fiez pas au toucher d'une carte mère sous tension pour trouver les points chauds.

Inspectez attentivement les condensateurs

Des condensateurs qui fuient, qui gonflent ou qui sont visiblement endommagés sont une preuve solide que la carte doit être réparée ou remplacée. Un condensateur d'apparence normale peut toujours tomber en panne, donc une inspection visuelle n'est qu'une première vérification.

Comment tester une carte mère avec un multimètre ?

Utilisez un multimètre numérique pour vérifier d'abord la pile CMOS et l'alimentation, puis utilisez les lectures de résistance uniquement comme test de dépistage pour un court-circuit suspecté. Débranchez l'alimentation avant chaque mesure de résistance, de continuité ou de capacité.

Étape 1 : Tester la pile CMOS

Un test de pile CMOS peut identifier une cause simple de perte des paramètres du BIOS ou d'une horloge qui se réinitialise à plusieurs reprises. La plupart des cartes mères de bureau utilisent une pile bouton au lithium CR2032 avec une tension nominale de 3 V.

Éteignez l'ordinateur, débranchez-le et retirez la pile si le manuel de la carte mère le permet. Réglez le multimètre sur tension CC. Touchez la sonde rouge sur la face positive de la pile et la sonde noire sur son côté négatif.

Une nouvelle CR2032 mesure normalement près de 3 V. Si la lecture est nettement inférieure à sa tension nominale et que l'ordinateur perd sa date ou ses paramètres BIOS, remplacez la pile par le type correct. Le remplacement de la pile peut réinitialiser les paramètres du BIOS, alors enregistrez d'abord toute configuration personnalisée.

Étape 2 : Vérifiez les sorties du bloc d'alimentation avant de blâmer la carte mère

La vérification des rails d'alimentation ATX peut montrer si le bloc d'alimentation fournit les tensions dont la carte mère a besoin. Une lecture hors spécification indique le bloc d'alimentation, son câble ou sa charge ; cela ne prouve pas que la carte mère est défectueuse.

Pour un résultat plus sûr, testez avec un testeur de bloc d'alimentation dédié ou demandez à un technicien expérimenté de mesurer le connecteur lorsque le système fonctionne. Ne sondez jamais les prises côté bloc d'alimentation d'un câble modulaire, et n'utilisez jamais un test avec un trombone à moins que le fabricant du bloc d'alimentation ne documente la procédure.

Pour une alimentation ATX standard, les rails principaux sont spécifiés dans ces plages :

• +12 V : 11,40 V à 12,60 V
• +5 V : 4,75 V à 5,25 V
• +3,3 V : 3,14 V à 3,47 V

Ces limites reflètent les plages de régulation de tension ATX du guide de conception des alimentations de bureau d'Intel. Un multimètre mesure uniquement la tension moyenne, il ne peut donc pas identifier les ondulations, les brèves chutes de tension ou d'autres défauts transitoires.

Étape 3 : Vérifier un court-circuit suspect après avoir débranché l'alimentation

Un contrôle de résistance ne peut aider à identifier un court-circuit possible que lorsque la carte mère est complètement hors tension. Retirez le câble CA, débranchez l'alimentation de la carte et laissez la charge stockée se dissiper avant de tester.

Réglez le multimètre sur le mode résistance ou continuité. Placez une sonde sur un point de masse connu, tel que la coque métallique d'un port USB. Touchez l'autre sonde à l'entrée d'alimentation ou à la zone que vous examinez.

Un bip ou une lecture de très faible résistance n'est pas une preuve concluante d'un court-circuit. Les cartes mères modernes peuvent présenter une faible résistance sur certains rails en raison des circuits régulateurs de tension et des condensateurs. Considérez le résultat comme un indice parmi d'autres symptômes tels qu'un arrêt immédiat, des dommages visibles ou une alimentation connue pour être bonne qui déclenche une protection.

N'injectez pas de tension dans une carte mère et ne retirez pas de composants montés en surface à moins d'avoir l'équipement approprié et l'expérience en réparation au niveau de la carte. La localisation d'un MOSFET défectueux ou d'un rail en court-circuit nécessite souvent un schéma, des outils thermiques et des compétences en microsoudure.

Étape 4 : Tester les condensateurs uniquement avec la bonne méthode

Un multimètre standard peut parfois signaler un condensateur complètement en court-circuit, mais il ne peut pas confirmer de manière fiable qu'un condensateur de carte mère en circuit est sain. Les composants voisins affectent la lecture.

Si votre multimètre dispose d'une fonction de capacité, une mesure précise nécessite généralement d'isoler au moins une borne du condensateur du circuit. Le test ESR est souvent plus utile pour diagnostiquer les condensateurs électrolytiques vieillissants, mais il nécessite également un équipement et une interprétation appropriés.

Ne remplacez un condensateur que si vous pouvez vérifier sa valeur, sa polarité, sa tension nominale et son exigence de faible ESR. Sinon, faites appel à un service de réparation de cartes qualifié.

Quand devez-vous arrêter et faire appel à un professionnel pour la réparation de la carte mère ?

Recherchez une réparation professionnelle lorsque la carte présente des brûlures, de la corrosion, un socket endommagé ou des preuves de court-circuit sur un rail critique. Ces défauts peuvent nécessiter des schémas de carte et une soudure de précision qu'un multimètre seul ne peut pas fournir.

Avant de remplacer la carte mère, testez-la avec une alimentation connue pour être bonne et réduisez le système à ses composants essentiels. Un module de RAM défectueux, une carte graphique, un périphérique de stockage ou une connexion de panneau avant peuvent également empêcher un ordinateur de démarrer.

Questions fréquemment posées :

Un multimètre peut-il confirmer qu'une carte mère fonctionne ?

Non. Un multimètre peut vérifier certaines tensions, l'état de la batterie et des lectures de résistance de base, mais il ne peut pas tester le firmware, les signaux de données, les défauts de chipset ou les problèmes de stabilité intermittents.

Quelle est la durée de vie typique d'une carte mère ?

Il n'y a pas de durée de vie fixe pour une carte mère grand public. Une carte bien refroidie, protégée de l'humidité et des surtensions, peut fonctionner pendant de nombreuses années, tandis que les dommages causés par la chaleur, l'exposition aux liquides ou une alimentation instable peuvent raccourcir sa durée de vie.

Est-il possible de réparer une carte mère ?

Oui, mais la réparation dépend du défaut. Le remplacement d'une pile CMOS ou la correction d'une connexion lâche est simple. Les dommages à un circuit imprimé multicouche, à un socket de processeur ou à un circuit d'alimentation nécessitent généralement une réparation spécialisée au niveau de la carte.

Conseils d'entretien finaux pour la longévité de la carte mère

Gardez le boîtier propre, maintenez une bonne circulation d'air et utilisez une source d'alimentation de qualité protégée contre les surtensions. Vérifiez périodiquement que les ventilateurs fonctionnent normalement et que les câbles restent fermement connectés.

Si le système ne démarre toujours pas après les vérifications de base de l'alimentation, de la batterie et des connexions, évitez les tentatives répétées de mise sous tension si vous suspectez un court-circuit ou un composant qui brûle. Un diagnostic professionnel peut prévenir d'autres dommages à la carte mère et au matériel connecté.
