Comment mesurer le courant sans couper le circuit

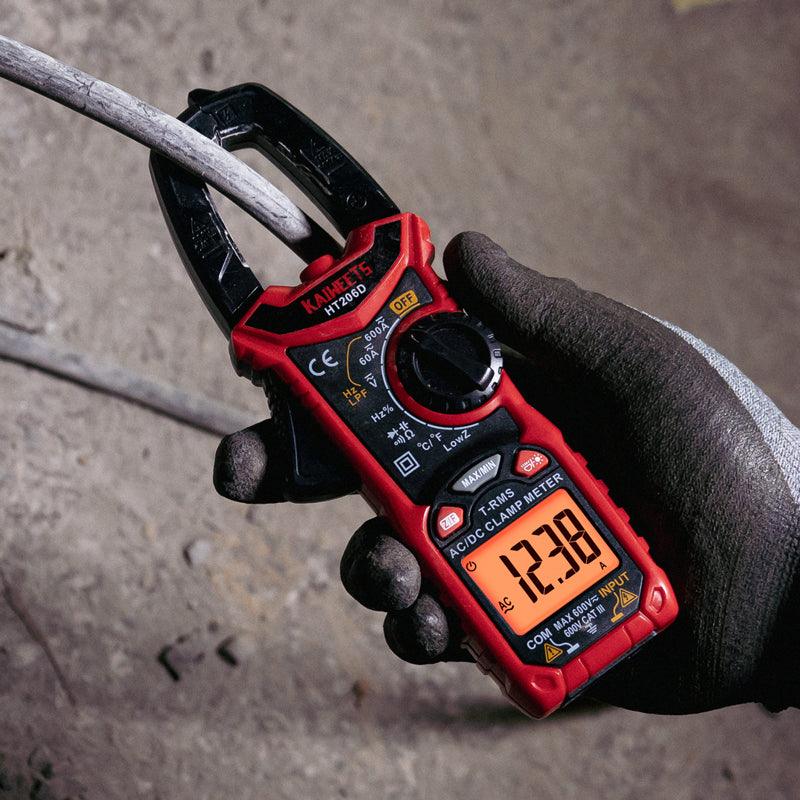

Pour mesurer le courant sans interrompre un circuit, utilisez une pince ampèremétrique. Une pince ampèremétrique mesure le courant en s'enroulant autour d'un seul conducteur, vous n'avez donc pas besoin de couper le fil ou de placer le multimètre en série avec le circuit.

Cette méthode est utile lorsque vous souhaitez vérifier le courant de charge pendant que le circuit est toujours en fonctionnement. Elle est couramment utilisée pour le dépannage d'appareils, de moteurs, d'équipements CVC, de circuits automobiles et de tableaux électriques. L'essentiel est d'utiliser le bon appareil, de choisir le bon réglage et de serrer autour d'un seul conducteur transportant le courant.

Peut-on mesurer le courant sans interrompre un circuit ?

Oui, vous pouvez mesurer le courant sans interrompre un circuit en utilisant une pince ampèremétrique autour d'un conducteur. Le multimètre détecte le champ magnétique créé par le flux de courant et le convertit en une lecture d'ampères.

Un multimètre numérique standard mesure généralement le courant en faisant partie du circuit. Cela signifie que le circuit doit être ouvert et que le multimètre doit être connecté en série. Une pince ampèremétrique évite cette étape, ce qui rend les vérifications de courant plus rapides et moins perturbatrices.

La méthode de la pince ne fonctionne pas correctement si vous pincez un cordon d'alimentation entier qui contient à la fois les fils sous tension et neutres. Les champs magnétiques peuvent s'annuler mutuellement, vous laissant avec une lecture nulle ou instable. Séparez d'abord le conducteur, ou utilisez un répartiteur de ligne conçu pour les mesures de pince ampèremétrique.

Que signifie le courant dans un circuit ?

Le courant est le flux de charge électrique à travers un circuit, et il est mesuré en ampères, généralement abrégé en ampères ou A. Lorsqu'un appareil consomme de l'énergie, le courant circule à travers le conducteur alimentant cette charge.

Connaître le courant vous aide à comprendre si un circuit transporte une charge normale. Cela peut également vous aider à trouver des surcharges, des composants faibles ou un équipement qui consomme plus de courant que prévu.

Comment une pince ampèremétrique mesure-t-elle le courant ?

Une pince ampèremétrique mesure le courant en détectant le champ magnétique autour d'un conducteur. Lorsque le courant circule dans un fil, il crée un champ magnétique, et la pince convertit ce champ en une lecture de courant.

De nombreuses pinces ampèremétriques mesurent le courant alternatif. Certains modèles mesurent également le courant continu, mais ils nécessitent une méthode de détection différente. Avant de tester, vérifiez si votre multimètre prend en charge les ampères AC, les ampères DC ou les deux.

Pour une précision optimale, fermez complètement la mâchoire et maintenez le conducteur centré à l'intérieur de la pince. Si la mâchoire n'est pas complètement fermée, la lecture peut dériver ou devenir imprécise.

Quel outil utiliser pour mesurer le courant sans couper un fil ?

Une pince ampèremétrique est l'outil approprié pour mesurer le courant sans couper un fil. Un testeur de tension sans contact peut aider à détecter la tension, mais il ne peut pas mesurer le courant en ampères.

Un testeur de tension sans contact est utile, mais il ne doit pas être considéré comme un ampèremètre. S'il s'allume ou émet un bip, il vous indique qu'une tension peut être présente. Il ne vous dit pas quelle quantité de courant circule.

Quelles vérifications de sécurité faut-il effectuer avant d'utiliser une pince ampèremétrique ?

Avant d'utiliser une pince ampèremétrique, assurez-vous que l'appareil est adapté au circuit et à l'environnement que vous testez. La mesure du courant peut ne pas nécessiter de contact avec une sonde métallique, mais vous pouvez toujours travailler à proximité de conducteurs sous tension dangereux.

• Utilisez un multimètre avec une catégorie de surtension (CAT rating) adaptée au travail.
• Inspectez la mâchoire de la pince, le boîtier et les cordons de test avant utilisation.
• Gardez vos doigts derrière la barrière tactile du multimètre.
• Ne dépassez pas la tension ou le courant maximal indiqué sur l'outil.
• Ne travaillez pas seul à proximité de conducteurs sous tension exposés.
• Portez l'équipement de protection individuelle (EPI) approprié lorsque les règles locales de sécurité électrique l'exigent.

Les catégories de surtension (CAT ratings) sont importantes car les outils de test sont exposés à différents niveaux de tension transitoire selon l'endroit où ils sont utilisés. La catégorie CAT II est couramment associée aux charges connectées à des prises. La catégorie CAT III s'applique aux équipements de niveau de distribution, et la CAT IV s'applique plus près de l'entrée de service public.

Si vous n'êtes pas formé pour travailler à l'intérieur de tableaux électriques ou autour de conducteurs sous tension exposés, arrêtez-vous et appelez un électricien qualifié. Mesurer le courant en toute sécurité est plus important que d'obtenir une lecture rapide.

Comment mesurer le courant sans interrompre le circuit ?

Pour mesurer le courant sans interrompre le circuit, réglez la pince ampèremétrique sur le bon mode ampères et pincez autour d'un seul conducteur. Le circuit peut rester alimenté pendant que le multimètre lit le flux de courant.

1.  Identifiez le conducteur transportant le courant que vous souhaitez mesurer. Ne pincez pas les fils sous tension et neutres ensemble.
2.  Tournez le cadran sur les ampères AC ou les ampères DC, selon le circuit et les capacités de votre multimètre.
3.  Ouvrez les mâchoires du multimètre à pince et placez un conducteur à l'intérieur de la pince.
4.  Fermez complètement la mâchoire et centrez le conducteur autant que possible.
5.  Lisez la valeur en ampères sur l'écran.
6.  Déplacez la pince vers un autre conducteur uniquement si vous devez comparer les charges à différents points.

Pourquoi une pince ampèremétrique affiche-t-elle zéro ou une lecture instable ?

Une pince ampèremétrique affiche souvent zéro lorsque les mâchoires sont placées autour de plus d'un conducteur. Dans un cordon d'alimentation normal, le courant circule sur un conducteur et revient sur un autre, de sorte que les champs magnétiques peuvent s'annuler mutuellement.

Si la lecture semble incorrecte, vérifiez ces causes courantes :

• La pince est autour des fils sous tension et neutres.
• Le multimètre est réglé sur les ampères AC lors de la mesure du courant DC.
Le conducteur n'est pas centré dans la mâchoire.
• La mâchoire n'est pas complètement fermée.
• Le courant est inférieur à la résolution du multimètre.

Pour les faibles courants, utilisez un multimètre avec une résolution appropriée. Certaines pinces ampèremétriques sont conçues pour les travaux à courant élevé et peuvent ne pas lire les très faibles courants avec précision.

Un testeur de tension sans contact peut-il mesurer le courant ?

Non, un testeur de tension sans contact ne peut pas mesurer le courant. Il détecte la présence de tension CA en détectant un champ électrique près d'un conducteur sous tension.

Cet outil est utile pour une vérification rapide de la présence de tension, mais il ne donne pas de valeur en ampères. Il peut également ne pas détecter de manière fiable les basses tensions, les fils blindés ou les circuits CC. Suivez toujours les instructions du fabricant du testeur et confirmez les résultats critiques avec un multimètre approprié.

Foire aux questions

Est-il possible de mesurer le courant sans interrompre le circuit ?

Oui, c'est possible si vous utilisez une pince ampèremétrique. La pince s'enroule autour d'un conducteur et mesure le champ magnétique créé par le flux de courant.

Pourquoi les multimètres standards doivent-ils interrompre un circuit pour mesurer le courant ?

Un multimètre standard mesure généralement le courant en étant connecté en série avec le circuit. Cela permet au courant de circuler à travers le multimètre, mais cela nécessite d'ouvrir le circuit au préalable.

Puis-je pincer un cordon d'extension pour mesurer le courant ?

Généralement non. Si vous pincez tout le cordon, les conducteurs sous tension et neutres sont mesurés ensemble, et la lecture peut s'annuler. Utilisez un répartiteur de ligne ou accédez à un seul conducteur.

Une pince ampèremétrique peut-elle mesurer le courant continu ?

Seules certaines pinces ampèremétriques peuvent mesurer le courant continu. Vérifiez le cadran, le manuel et les spécifications avant d'utiliser le multimètre sur un circuit CC.

Comment savoir si un circuit est ouvert ou fermé ?

Un circuit ouvert présente une interruption qui empêche le flux de courant. Un circuit fermé a un chemin complet, de sorte que le courant peut circuler lorsqu'une tension est appliquée.

• Vérifiez si l'appareil reçoit de l'alimentation.
• Recherchez un disjoncteur déclenché ou un fusible grillé.
• Utilisez le mode continuité sur un multimètre uniquement après avoir coupé l'alimentation du circuit.

Conclusion

Le moyen pratique le plus sûr de mesurer le courant sans interrompre un circuit est d'utiliser une pince ampèremétrique autour d'un seul conducteur. Choisissez le bon réglage d'ampères AC ou DC, gardez la mâchoire complètement fermée et évitez de pincer les deux conducteurs du même câble.

Un testeur de tension sans contact peut confirmer qu'une tension peut être présente, mais il ne mesure pas le courant. Pour des lectures précises en ampères, utilisez une pince ampèremétrique correctement classée et suivez les instructions de sécurité pour votre environnement électrique.
