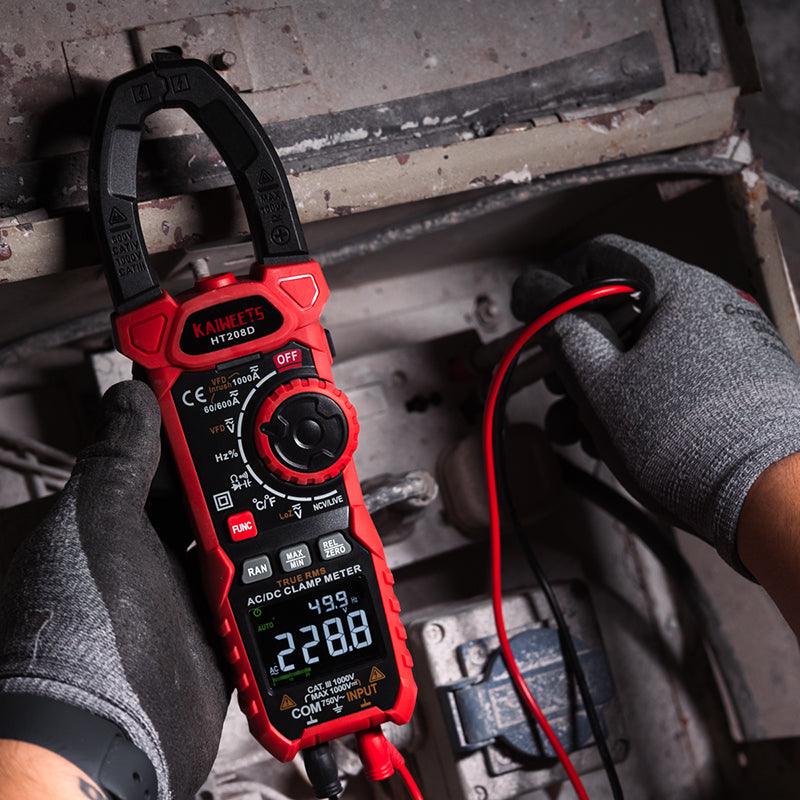

So verwenden Sie ein digitales Zangenmessgerät zum Messen der Spannung

Ein digitales Zangenmessgerät kann die Spannung nur messen, wenn das Messgerät Spannungsprüfungen unterstützt und Sie seine Prüfleitungen verwenden. Die Zangenbacken messen normalerweise den Strom um einen einzelnen Leiter. Sie messen die Spannung nicht einfach, indem sie um einen Draht klemmen.

Dieser Leitfaden erklärt, wie man AC- oder DC-Spannung mit einem Zangenmessgerät misst, wie man das Ergebnis interpretiert und welche Sicherheitsprüfungen wichtig sind, bevor man einen spannungsführenden Stromkreis berührt.

Kann ein Zangenmessgerät Spannung messen?

Ja, viele digitale Zangenmessgeräte können Spannung messen, aber sie tun dies normalerweise über Prüfleitungen und nicht über die Zangenbacken.

Die Backen erkennen das Magnetfeld, das durch den Stromfluss durch einen Leiter erzeugt wird. Für eine Spannungsmessung vergleicht das Messgerät das elektrische Potenzial zwischen zwei Punkten. Dies erfordert eine rote und eine schwarze Sonde, die an die entsprechenden Eingangsanschlüsse angeschlossen sind.

Einige spezialisierte Zangenmessgeräte bieten kontaktlose Spannungsmessungstechnologie. Diese Modelle verwenden ein anderes Verfahren und benötigen möglicherweise immer noch eine Erdungsreferenz. Befolgen Sie die Anweisungen, die mit diesem spezifischen Messgerät geliefert werden, anstatt die Schritte für ein herkömmliches Zangenmessgerät anzuwenden.

Was ist Spannung?

Spannung ist die elektrische Potenzialdifferenz zwischen zwei Punkten in einem Stromkreis. Sie wird in Volt gemessen, dargestellt durch das Symbol V.

Eine Spannungsmessung hat nur im Verhältnis zu zwei Messpunkten eine Bedeutung. Zum Beispiel kann ein Techniker zwischen Phase und Neutralleiter an einer Steckdose oder zwischen den positiven und negativen Polen einer Batterie messen.

Spannung unterscheidet sich vom Strom. Spannung beschreibt das elektrische Potenzial zwischen zwei Punkten, während Strom den Fluss elektrischer Ladung durch einen Leiter beschreibt.

Was sollten Sie vor der Spannungsmessung überprüfen?

Bevor Sie die Spannung messen, vergewissern Sie sich, dass das Messgerät, die Prüfleitungen, die ausgewählte Funktion und die Sicherheitsbewertung für den Stromkreis geeignet sind.

• Überprüfen Sie die Funktionen des Messgeräts: Stellen Sie sicher, dass Ihr Zangenmessgerät die Art der Spannung unterstützt, die Sie messen müssen. Suchen Sie nach V~ für Wechselspannung oder V⎓ für Gleichspannung.
• Überprüfen Sie die Ausrüstung: Verwenden Sie kein Messgerät mit einem gerissenen Gehäuse, beschädigten Eingangsanschlüssen oder freiliegenden Leitern der Prüfleitungen.
• Überprüfen Sie die Spannungs- und CAT-Werte: Das Messgerät und die Sonden müssen für den Stromkreis und die Messumgebung ausgelegt sein. Überschreiten Sie niemals den niedrigsten Wert unter Messgerät, Sonden und Zubehör.
• Bestätigen Sie die Anschlussverbindungen: Die schwarze Leitung wird normalerweise an COM angeschlossen. Die rote Leitung wird an den mit V oder VΩ gekennzeichneten Anschluss angeschlossen.
• Lesen Sie die Produktanleitung: Drehreglerpositionen, Tasten, Eingangsgrenzen und Sicherheitsanforderungen variieren je nach Modell.

Das Testen spannungsführender elektrischer Geräte kann zu Stromschlägen, Verbrennungen oder Lichtbogenverletzungen führen. Sondieren Sie keine freiliegenden Netzleitungen, es sei denn, Sie sind für die Durchführung der Arbeiten qualifiziert und verfügen über die erforderliche Schutzausrüstung. Schalten Sie Geräte vor dem Öffnen, Trennen oder Bewegen von Leitern spannungsfrei.

Wie verwenden Sie ein digitales Zangenmessgerät zur Spannungsmessung?

Um die Spannung mit einem herkömmlichen digitalen Zangenmessgerät zu messen, schließen Sie die Prüfleitungen an, wählen Sie den richtigen Spannungsmodus und legen Sie die Sonden an die beiden Messpunkte an.

Schritt 1: Schließen Sie die Prüfleitungen an

Stecken Sie die schwarze Prüfleitung vollständig in den COM-Anschluss. Stecken Sie die rote Leitung in den mit V oder VΩ gekennzeichneten Anschluss.

Stecken Sie die rote Leitung nicht in einen Stromeingangsanschluss, falls Ihr Messgerät einen hat. Die Verwendung des falschen Anschlusses kann eine gefährliche Störung verursachen, wenn die Sonden an eine Spannungsquelle angelegt werden.

Schritt 2: AC- oder DC-Spannung auswählen

Drehen Sie den Drehknopf auf die Spannungsfunktion, die zum Stromkreis passt.

• V~: Diese Einstellung wird für Wechselspannung verwendet, einschließlich der meisten Haushaltssteckdosen und netzbetriebenen Geräte.
• V⎓: Diese Einstellung wird für Gleichspannung verwendet, einschließlich Batterien und vieler elektronischer Schaltungen.

Das Verständnis gängiger Multimeter-Symbole kann Ihnen helfen, die richtige Spannungseinstellung zu wählen und zu bestätigen, was das Display anzeigt.

Wenn das Messgerät eine kombinierte AC/DC-Position hat, verwenden Sie die Auswahltaste, um den richtigen Modus zu wählen. Ein Autorange-Messgerät wählt den Bereich automatisch aus. Bei einem Messgerät mit manuellem Bereichswahl beginnen Sie mit einem Bereich oberhalb der erwarteten Spannung.

Schritt 3: Überprüfen Sie die Funktionsfähigkeit des Messgeräts

Überprüfen Sie das Messgerät an einer bekannten Spannungsquelle, bevor Sie sich darauf verlassen, um Fehler zu beheben oder zu bestätigen, dass ein Stromkreis spannungsfrei ist.

Beim Überprüfen der Spannungsfreiheit prüfen qualifizierte Techniker üblicherweise eine bekannte spannungsführende Quelle vor und nach dem Testen des Zielkreises. Dies bestätigt, dass das Messgerät während des Tests nicht ausgefallen ist.

Schritt 4: Legen Sie die Sonden an die Messpunkte an

Halten Sie die Sonden hinter ihren Fingerschutzvorrichtungen und berühren Sie nur die vorgesehenen Messpunkte. Halten Sie Ihre Finger von den freiliegenden Metallspitzen der Sonden fern.

Für Gleichstrommessungen legen Sie die rote Sonde an den Pluspunkt und die schwarze Sonde an den Minus- oder Referenzpunkt. Vertauschte Sonden erzeugen normalerweise ein negatives Vorzeichen, anstatt das Messgerät zu beschädigen, vorausgesetzt, die Spannung bleibt innerhalb ihrer Nennwerte.

Für Wechselstrommessungen legen Sie eine Sonde an jeden Punkt an, über den Sie die Spannung messen möchten. Die Polarität beeinflusst eine normale Wechselspannungsmessung nicht.

Schritt 5: Ablesen des Displays

Warten Sie, bis sich der Wert stabilisiert hat, bevor Sie ihn aufzeichnen. Überprüfen Sie das Display auf das AC- oder DC-Symbol und beachten Sie die angezeigte Einheit.

Ein Messwert von 12,6 V⎓ bedeutet beispielsweise, dass das Messgerät ungefähr 12,6 Volt Gleichspannungspotenzial zwischen den Sondenspitzen erfasst. Ein Minuszeichen im DC-Modus bedeutet normalerweise, dass die Sondenpolarität vertauscht ist.

Schritt 6: Entfernen Sie die Sonden sicher

Entfernen Sie zuerst die rote Sonde, dann die schwarze Sonde, es sei denn, das Verfahren des Geräteherstellers schreibt etwas anderes vor. Schalten Sie das Messgerät aus, wenn der Test abgeschlossen ist.

Schalten Sie den Drehknopf nicht auf Widerstand, Durchgang oder Strommodus, während die Sonden noch an eine spannungsführende Spannungsquelle angeschlossen sind.

Wie erhalten Sie eine zuverlässige Spannungsmessung?

Eine zuverlässige Spannungsmessung hängt vom richtigen Modus, sicherem Sondenkontakt und für den Stromkreis geeigneter Ausrüstung ab.

1.  Verwenden Sie die richtige Funktion. Vergewissern Sie sich, dass das Display AC oder DC anzeigt, bevor Sie die Sonden an den Stromkreis anlegen.
2.  Halten Sie die Sonden ruhig. Schlechter oder intermittierender Kontakt kann dazu führen, dass der angezeigte Wert schwankt.
3.  Verwenden Sie saubere Messpunkte. Farbe, Korrosion und Schmutz können verhindern, dass die Sonde elektrischen Kontakt herstellt.
4.  Überprüfen Sie die Batterieanzeige. Eine schwache Multimeterbatterie kann bei einigen Modellen zu einer unzuverlässigen Anzeige führen.
5.  Bleiben Sie innerhalb der Grenzen des Messgeräts. Versuchen Sie niemals, eine Spannung oberhalb der Nennspannung des Messgeräts oder der Sonde zu messen.
6.  Vergleichen Sie das Ergebnis mit dem erwarteten Wert. Ein überraschendes Ergebnis sollte untersucht und nicht sofort akzeptiert werden.

Die Position des Leiters innerhalb der Zangenbacken beeinflusst Strommessungen, nicht aber gewöhnliche Spannungsmessungen mit Prüfleitungen. Bei der Spannungsmessung bestimmt die Position der Sonde das Ergebnis.

Was bedeuten ungewöhnliche Spannungswerte?

Ein ungewöhnlicher Messwert kann auf ein Problem im Stromkreis, eine falsche Messgeräteeinstellung, schlechten Sondenkontakt oder eine von nahegelegenen spannungsführenden Leitungen induzierte Spannung hinweisen.

Das Display zeigt Null Volt an

Eine Nullanzeige kann bedeuten, dass zwischen den beiden Messpunkten kein Potenzialunterschied besteht. Es kann auch darauf hinweisen, dass die Sonden denselben Leiter berühren oder dass eine Sonde keinen Kontakt herstellt.

Überprüfen Sie die ausgewählte Funktion, die Anschlussklemmen und die Messpunkte, bevor Sie daraus schließen, dass der Stromkreis spannungsfrei ist.

Der Messwert ist niedriger als erwartet

Ein niedriger Messwert kann durch Spannungsabfall, eine schwache Quelle oder eine schlechte Verbindung verursacht werden. Dies kann auch auftreten, wenn der falsche Referenzpunkt verwendet wird.

Vergleichen Sie das Ergebnis mit der Gerätespezifikation und messen Sie an einem anderen bekannten Punkt, wenn dies sicher ist.

Das Display zeigt eine kleine, unerwartete Wechselspannung an

Ein hochohmiges Messgerät kann manchmal kapazitiv gekoppelte Spannung von benachbarten, stromführenden Leitern anzeigen. Dies wird oft als Phantom- oder Streuspannung bezeichnet.

Ein Zangenmessgerät mit einem Niederimpedanz-Spannungsmodus kann helfen, eine schwach induzierte Spannung von einer spannungsführenden Quelle zu unterscheiden. Verwenden Sie diese Funktion nur wie in der Messgeräteanleitung beschrieben.

Der DC-Messwert hat ein Minuszeichen

Ein negativer DC-Messwert bedeutet normalerweise, dass die rote und schwarze Sonde vertauscht sind. Die Zahl stellt immer noch die ungefähre Spannungsdifferenz dar, aber die Polarität ist entgegengesetzt zur Sondenplatzierung.

Welche Fehler sollten Sie bei der Spannungsmessung vermeiden?

Die schwerwiegendsten Fehler betreffen falsche Eingangsanschlüsse, unzureichende Sicherheitsbewertungen oder den Kontakt mit spannungsführenden Metallteilen.

• Um ein Kabel klemmen, um die Spannung zu messen: Herkömmliche Zangenbacken messen den Strom. Verwenden Sie die Prüfleitungen für die Spannung.
• Verwenden des Strommodus über einer Spannungsquelle: Dies kann einen Kurzschluss verursachen und das Messgerät beschädigen.
• Auswählen des DC-Modus für eine AC-Quelle: Das Display zeigt möglicherweise ein falsches oder instabiles Ergebnis an.
• Verwenden beschädigter Prüfleitungen: Gespaltene Isolierung oder lockere Sondenspitzen können den Benutzer gefährlicher Spannung aussetzen.
• Überschreiten der CAT- oder Spannungsbewertung: Die maximal angezeigte Spannung eines Messgeräts macht es nicht automatisch für jede elektrische Umgebung sicher.
• Sich nur auf die berührungslose Spannungserkennung verlassen: Der NCV-Modus kann anzeigen, dass Spannung vorhanden sein könnte, ist aber keine präzise Spannungsmessung oder ein Beweis dafür, dass ein Stromkreis spannungsfrei ist.
• Funktionen bei angeschlossenem Zustand ändern: Trennen Sie die Sonden, bevor Sie Widerstand, Durchgang, Kapazität oder einen anderen inkompatiblen Modus auswählen.

Häufig gestellte Fragen

Was ist ein Zangenmessgerät?

Ein Zangenmessgerät ist ein elektrisches Prüfgerät, das hauptsächlich zur Strommessung entwickelt wurde, ohne den Leiter trennen zu müssen. Seine klappbaren Backen erfassen das Magnetfeld um einen einzelnen Leiter.

Viele moderne Zangenmessgeräte bieten auch Multimeterfunktionen über Prüfleitungen an. Je nach Modell können diese Spannungs-, Widerstands- oder Durchgangsprüfungen umfassen.

Kann ein Zangenmessgerät Spannung ohne Prüfleitungen messen?

Ein herkömmliches Zangenmessgerät kann keine genaue Spannung messen, indem es einfach seine Backen um einen Draht schließt. Standard-Spannungsmessungen erfordern Prüfleitungen, die über zwei Punkte angeschlossen sind.

Einige spezialisierte Messgeräte können die Spannung durch die Backe mittels proprietärer Feldsensortechnologie erfassen. Diese Funktion ist nicht bei jedem Zangenmessgerät verfügbar und sollte nicht mit der grundlegenden berührungslosen Spannungserkennung verwechselt werden.

Muss ein Stromkreis unter Spannung stehen, um die Spannung zu messen?

Ein Stromkreis muss normalerweise unter Spannung stehen, wenn Sie seine Betriebsspannung messen. Ein spannungsfreier Stromkreis sollte nahezu null Volt anzeigen, obwohl eine gespeicherte oder induzierte Spannung noch vorhanden sein kann.

Setzen Sie freiliegende Leitungen nicht unter Spannung, nur um eine Messung vorzunehmen, es sei denn, die Aufgabe ist notwendig und Sie sind qualifiziert, elektrische Prüfungen unter Spannung durchzuführen.

Funktionieren Zangenmessgeräte mit Gleichstrom?

Viele Zangenmessgeräte können Gleichspannung über ihre Prüfleitungen messen. Achten Sie auf das Symbol V⎓ und bestätigen Sie den zulässigen Bereich in der Produktanleitung.

Die Gleichstrommessung durch die Zangen ist eine separate Fähigkeit. Sie erfordert ein Zangenmessgerät, das mit einem Gleichstrom-fähigen Sensor ausgestattet ist. Eine reine Wechselstrom-Zange misst einen stabilen Gleichstrom nicht korrekt.

Wie genau sind digitale Zangenmessgeräte?

Die Genauigkeit hängt vom Modell, der gewählten Funktion, dem Messbereich und den vom Hersteller angegebenen Bedingungen ab. Verwenden Sie die Genauigkeitsspezifikation im Handbuch des Messgeräts, anstatt anzunehmen, dass jedes Zangenmessgerät gleich funktioniert.

Für Spannungsmessungen sind ein ordnungsgemäßer Sondenkontakt und die richtige AC- oder DC-Einstellung unerlässlich. Bei Strommessungen beeinflussen auch der Backenschluss und die Leiterposition das Ergebnis.

Was bedeutet die CAT-Klassifizierung auf einem Zangenmessgerät?

Die Messkategorie gibt die Art der elektrischen Umgebung an, in der das Messgerät transienten Überspannungen standhalten soll. Sie ist nicht einfach ein Maß für die normale Betriebsspannung.

Wählen Sie ein Messgerät und Prüfleitungen, die für den zu prüfenden Ort ausgelegt sind. Überschreiten Sie niemals die niedrigste Kategorie oder Spannungsfestigkeit einer Komponente im Messaufbau.

Fazit

Ein digitales Zangenmessgerät misst die Spannung über seine Prüfleitungen, während die Zangen hauptsächlich zur Strommessung verwendet werden. Schließen Sie die Leitungen an COM und V an, wählen Sie den richtigen AC- oder DC-Modus und legen Sie die Sonden an die beiden Messpunkte an.

Vor dem Testen überprüfen Sie das Messgerät und bestätigen Sie seine Werte. Arbeiten Sie nicht an freiliegenden, unter Spannung stehenden Geräten, es sei denn, Sie haben die Schulung und die Schutzausrüstung, die für die Aufgabe erforderlich sind.
